Ürün ayrıntıları:
|
| deaign: | EN837-1 | Boy: | 70 mm |
|---|---|---|---|
| Montaj: | Daha düşük | basınç aralığı: | 55 bar veya Özelleştirilmiş |
| kasa malzemesi: | SS 304 | Lens Malzemesi: | PC, güvenlik camı |
| Burton Tüpü: | Pirinç | hareket: | Pirinç |
| Aramak: | Alüminyum | Kesinlik: | 1.6 |
| Vurgulamak: | 70mm manifold basınç göstergesi,55 bar manifold basınç göstergesi,Pirinç Bağlantı paslanmaz çelik basınç göstergesi |
||

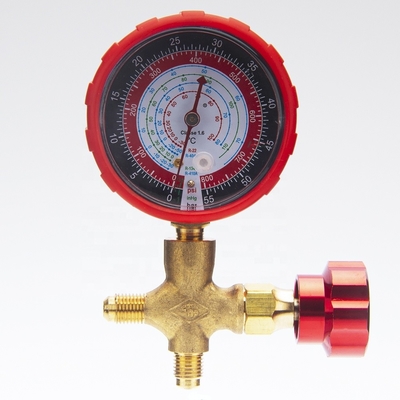

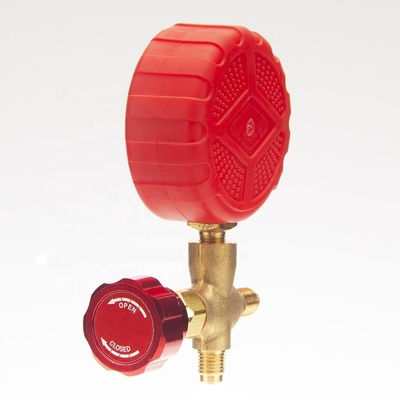

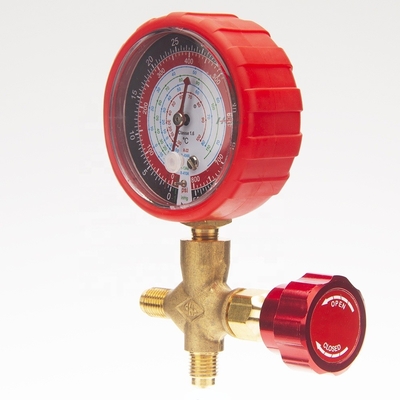

Manifold için 70mm 55 bar Pirinç Bağlantı Soğutma Basınç Göstergesi
Tanım
Tüm göstergeler gösterge basıncını gösterir, ancak bazı teknik bilgiler (örneğin soğutucu üreticilerinin bilgileri) mutlak basınçlara atıfta bulunur.Bu nedenle, hata yapmaktan kaçınmak istiyorsanız bu tür literatüre başvururken çok dikkatli olun.
Atmosfer basıncında (yani göstergede 0 bar), sıvı suyun +100°C'de, sıvı eterin +35°C'de ve sıvı R22'nin -42°C'de buharlaştığını unutmayın.
Göstergemiz R22 için kalibre edilmiştir, bu nedenle sıcaklık ölçeği, gösterge tarafından ölçülen basınçta (yani 0 bar göstergesi) R22'nin buharlaşma sıcaklığı olan -42°C'yi gösterir.
Gösterge eter için kalibre edilmiş olsaydı, örneğin 0 bar'da sıcaklık ölçeği +35°C gösterecekti.
Uygulamalar
Soğutucu akışkan amonyak basıncını ve sıcaklığını ölçme
Basınç sistemini engellemeyecek aşındırıcı ortamlar ve gazlı veya sıvı ortamlar için uygundur
Proses endüstrisi: kimya/petrokimya, enerji santralleri, madencilik, karada ve denizde, çevre teknolojisi, makine mühendisliği ve tesis inşaatı
Özel özellikler
Mükemmel yük döngüsü kararlılığı ve şok direnci
Tamamı paslanmaz çelik konstrüksiyon
Kadranda amonyak soğutucu terazisi
|
Tasarım |
EN 837-1 |
|
Nominal boyut |
70 mm |
|
Kesinlik |
1.6, 1.0 |
| Basınç aralığı | 55 bar (özelleştirilmiş) |
|
çalışma basıncı |
63 mm: Sabit: 3/4 x tam ölçek değeri Dalgalanıyor: 2/3 x tam ölçek değeri Kısa süre: tam ölçek değeri 100 mm: Sabit: tam ölçek değeri Değişken: 0,9 x tam ölçek değeri Kısa süre: 1,3 x tam ölçek değeri |
| izin verilen sıcaklık |
ortam: -40 ... +60 °C - kuru; -20 ... +60 °C - gliserin dolgulu -40 ... +60 °C - silikon dolgulu Orta: +100 °C maksimum |
|
Giriş koruması |
IP66 |
|
Sıcaklık etkisi |
Ölçüm sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığında: maks.Açıklığın ±%0,4/10 K'si |
|
Proses bağlantısı |
Bakır alaşımı |
|
basınç elemanı |
Bakır alaşımı |
| Hareket | Bakır alaşımı |
| Aramak | Alüminyum |
| Işaretçi | Alüminyum |
| Durum | Paslanmaz çelik |
| Yüzük | Çelik |
| pencere | Plastik, cam, güvenlik camı |
| Birim |
bar, psi, kg/cm2, kPa, MPa |
| İplik | G, BSP, PT, BSPT, NPT |
| Seçenekler | Diğer proses bağlantı ipliği Yüzey montaj flanşı Montaj braketi |
Boyutlar
| Boy | A | B | C | D | E | J | L | M | N | S | T | W |
| 63 mm | 69 | 54 | 32 | 62 | 13 | 3.6 | 7.5 | 85 | 75 | 6.5 | 1/4" | 14 |
| 100 mm | 107 | 87 | 48 | 100 | 15.5 | 4.8 | 9 | 132 | 116 | 8 | 1/2" | 22 |
Sipariş Bilgileri
Model / Kadran boyutu / Basınç Aralığı / Proses bağlantısı / Seçenekler
