Ürün ayrıntıları:
|
Arama Boyutu: | 63 mm | Montaj: | Alt kısım |
---|---|---|---|
basınç aralığı: | 3 bar Özelleştirilmiş | kasa malzemesi: | SS 304 |
Lens Malzemesi: | Temperli cam, güvenlik camı | Basınç Elemanı: | SS 316 |
hareket: | SS 304 | Aramak: | Alüminyum, Beyaz |
Renk: | metalik | deaign: | EN837-1 |
Vurgulamak: | Paslanmaz Çelik 63mm kadranlı manometre,3 bar kadranlı manometre,0.3 MPa Elektrik Kontak Manometresi |

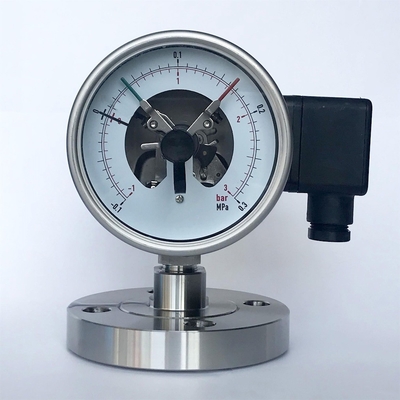

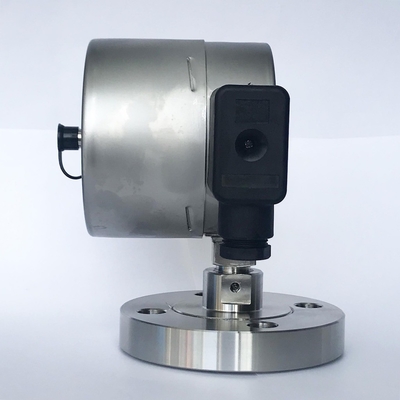

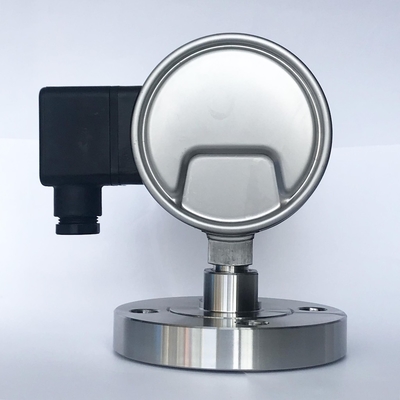

63mm Kadran 3 bar 0.3 MPa Paslanmaz Çelik Diyafram Contası Basınç Göstergesi Elektrik Kontak Manometresi
Tanım
Tüp, proses basıncı tarafından açıldığında, serbest uç, C-şekilli tüpe kıyasla daha büyük bir yer değiştirmeye sahip olacaktır.Sargılar ne kadar fazla olursa, yer değiştirme o kadar büyük olur.
Bu nedenle bir aktarım mekanizması artık gerekli değildir.Seçilen bir ölçüm aralığı için sargı sayısı doğru bir şekilde belirlendiğinde, skalada tam bir sapma için Bourdon tüpünün serbest ucu ile işaretçi arasında sabit bir bağlantı yeterlidir.
Uygulamalar
İlaç, biyoteknoloji, yiyecek ve içecek endüstrileri için sıhhi uygulamalarda hijyenik basınç ölçümü
Boru hatları, fermentörler, biyoreaktörler ve kaplarda mekanik basınç göstergesi
Temizlik, sterilizasyon, basınç testi sırasında basınç/vakum izleme
Gazlar, basınçlı hava, buhar için;sıvı, macunsu, toz ve kristalleşen ortam
Özel özellikler
Mekanik basınç aktarımı yoluyla güvenlik
Hijyenik tasarımda kasa ve ıslanan parçalar
SIP ve CIP için uygun, otoklavlanabilir versiyon mevcuttur
Kolay sıfır noktası ayarı
Yüksek aşırı yük güvenliği
Tasarım |
EN 837-1 |
Nominal boyut |
63 mm |
Kesinlik |
2.5 |
Basınç aralığı (bar) |
0...1.6, 0...2.5, 0...4, 0...6, 0...10, 0...16, -1...+0,6, -1...+1,5, -1...+3, -1...+5, -1...+9, -1...+15 |
Basınç sınırlaması |
İstikrarlı: Tam ölçek değeri dalgalı: Ölçek aralığı <4 bar: Tam ölçek değeri Ölçek aralığı ≥4 bar: 2/3 x tam ölçek değeri |
Aşırı yük güvenliği |
2x tam ölçek değeri, maks.40 bar veya maks.proses bağlantısının basınç derecesi (PN) 5x tam ölçek değeri, maks.40 bar veya maks.proses bağlantısının basınç derecesi (PN) |
Vakum direnci |
Olmadan -1 bar'a kadar vakum direnci Ölçek aralığına bağlı olarak, vakum direnci sağlanır veya istek üzerine sağlanır |
izin verilen sıcaklık |
Ortam: -20 ... +60 °C Orta: -20 ... +150 °C CIP ve SIP: Islanan parçalar için sürekli 150 °C Otoklavlanabilir versiyon, maks.134 °C, ≤ 20 dakika |
Giriş koruması |
IP54 |
Sıcaklık etkisi |
Ölçüm sisteminin sıcaklığı referans sıcaklıktan (+20 °C) saptığında: maks.±0.5 %/10 K tam ölçek değeri |
Proses bağlantısı |
Paslanmaz çelik, SUS 304, SUS 316 |
basınç elemanı |

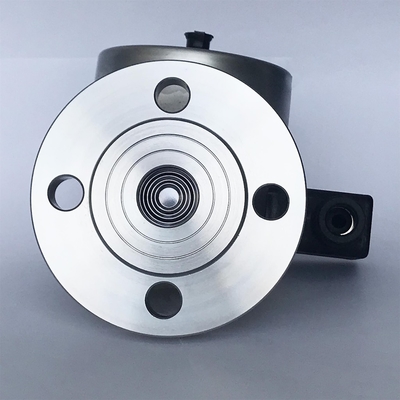

Proses bağlantısına kaynaklı diyafram elemanı |
Hareket | SUS 304 |
Aramak | Alüminyum, beyaz, işaretçi durdurma pimli |
Işaretçi | Alüminyum |
Durum | Paslanmaz çelik |
Yüzük | Paslanmaz çelik |
pencere | Plastik, cam, güvenlik camı |
Birim |
bar, psi, kg/cm2, kPa, MPa |
Seçenekler | Diğer proses bağlantı ipliği Yüzey montaj flanşı Montaj braketi |
Sipariş Bilgileri
Model / Kadran boyutu / Basınç Aralığı / Proses bağlantısı / Seçenekler
